Comment lire les courbes de distorsion ?

En pratique

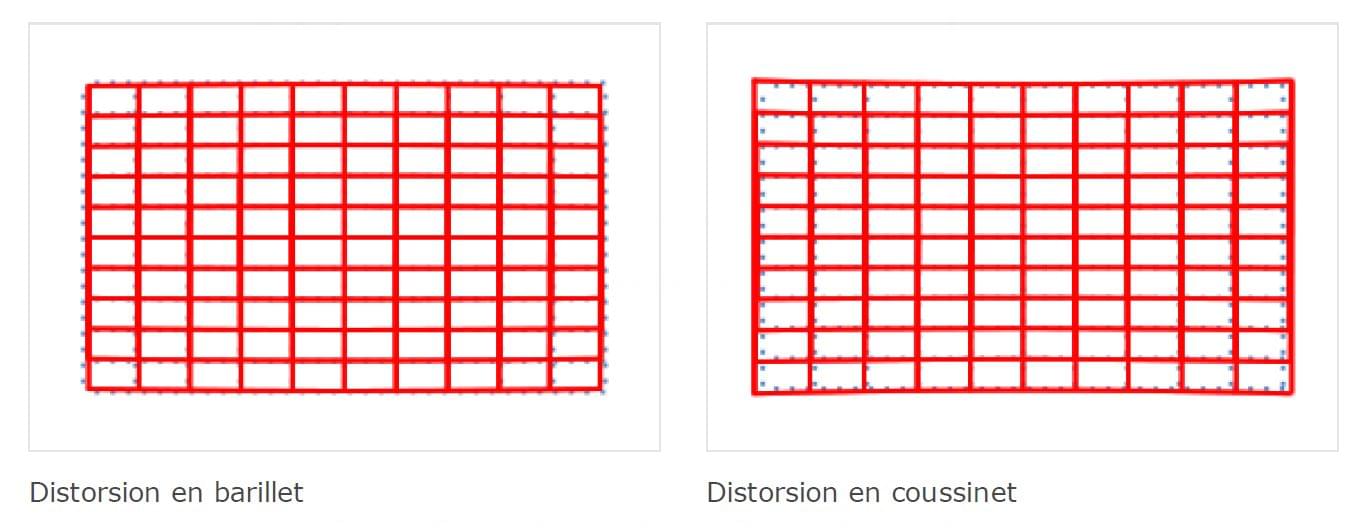

Dans le schéma ci-dessous, les lignes bleues représentent une grille telle qu’elle devrait idéalement apparaître photographiée alors que les lignes rouges représentent cette grille telle qu’elle apparait en prenant en compte le niveau de distorsion de l’objectif.

Niveau de distorsion

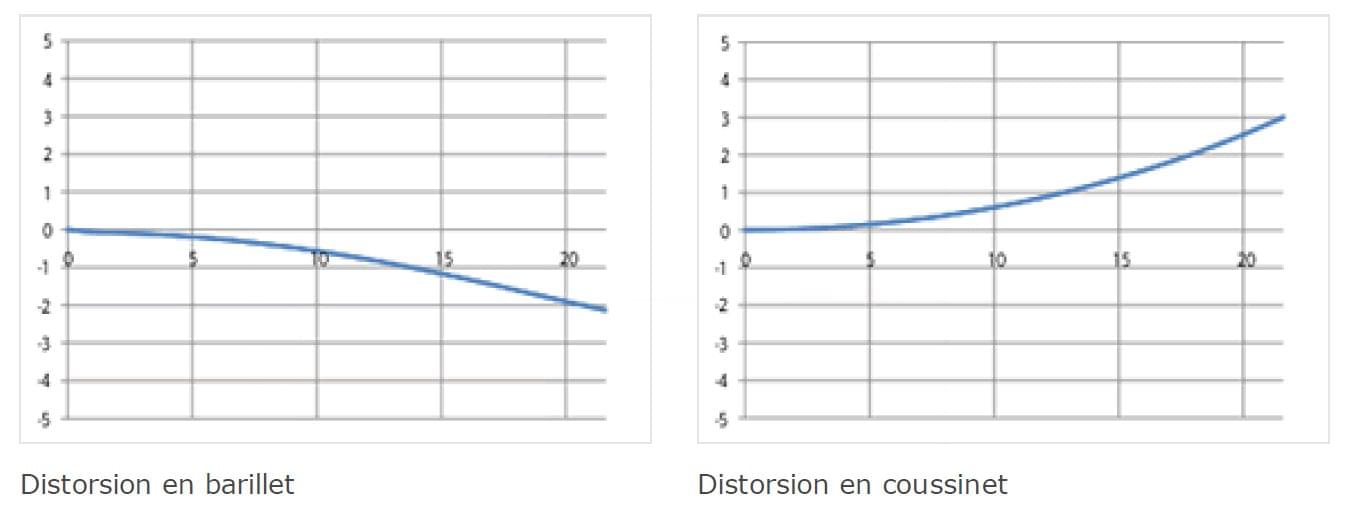

Sur ce graphique, l'axe horizontal en mm indique la distance du centre vers les bords le long d'une diagonale du format 24 * 36 (0 = centre de l'image, 21,6 = coin de l'image). L’axe horizontal indique le niveau de distorsion. Ce niveau de distorsion est représenté par le décalage entre les valeurs de la courbe Y et le niveau 0 représentant une image dénuée de toute distorsion.

Niveau de distorsion : D[%]= (Y-Y0)/Y0 x 100
Quand vous photographiez un objet carré, si le niveau de distorsion indique une valeur inférieure à 0, l’image apparaîtra comme élargie. On parle de distorsion en barillet. Si le niveau de distorsion indique une valeur supérieure à 0, l’image apparaitra comme encastrée. On parle de distorsion en coussinet.
